En junio pasado, un distribuidor alemán de componentes para automóviles llamado Markus nos envió un correo electrónico expresando su frustración. Su cliente había devuelto 300 protectores térmicos estampados en tan solo cuatro semanas: la lámina plana de 0,20 mm que había adquirido se había deformado con las altas temperaturas de los gases de escape, los bordes vibraban contra el túnel y el fabricante había suspendido el pago. El costo de reemplazo —transporte aéreo, reelaboración de herramientas y la pérdida del cliente— superó los 12 000 €. La causa principal no fue el proveedor, sino la especificación: espesor incorrecto, patrón erróneo y ausencia de espacio de aire en relieve.
Un Lámina protectora térmica de acero inoxidable repujadoNo es solo una pieza decorativa de metal. Es una barrera térmica diseñada para aislar el calor radiante del cableado, las tuberías de combustible, los paneles de plástico y las baterías. Al comprarla como producto, generalmente se paga dos veces: una en la factura y otra al tramitar la garantía.
En esta guía, le explicaremos el marco de decisión exacto que utilizan nuestros ingenieros de Foshan para hacer coincidir el grado, el espesor, el patrón y el formato con la aplicación. Aprenderá por qué el patrón en relieve importa más que la aleación para algunos trabajos, cuando un Rollo de protector térmico de acero inoxidable Supera las hojas cortadas y cómo detectar a un proveedor que está cambiando silenciosamente el acero inoxidable 304 por el 201.
(Conclusiones clave)）
- Los patrones en relieve crean una capa de aire, aumentan la superficie y elevan la rigidez; tres funciones que una lámina plana no puede ofrecer en una sola capa.
- El acero inoxidable 304 cubre la mayoría de las zonas automotrices e industriales hasta ~870 °C intermitente / ~925 °C continuo; el 316L está reservado para entornos ricos en cloruros o con niebla salina, no simplemente para "altas temperaturas".
- El grosor es el error de especificación más común: entre 0,10 y 0,15 mm es ideal para protectores de escape ligeros, entre 0,25 y 0,35 mm para soportes estampados y entre 0,40 y 0,50 mm para paneles industriales de alta resistencia.
- Para volúmenes inferiores a 500 piezas, las láminas cortadas mantienen bajos los costos de herramientas e inventario; por encima de ~1000 piezas, un rollo de protección térmica generalmente reduce el costo por metro cuadrado entre un 5 y un 8 %.

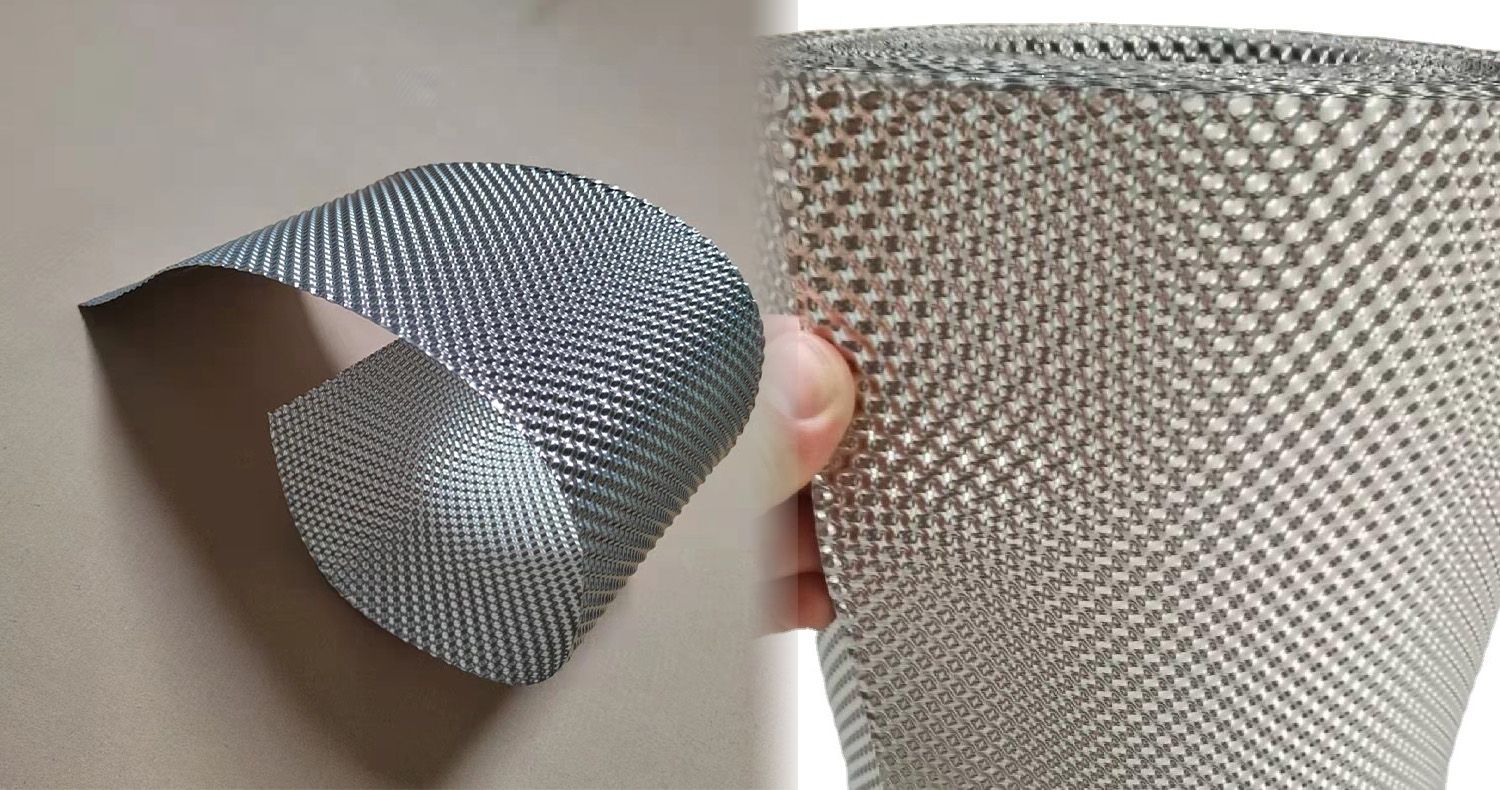

Un Lámina protectora térmica de acero inoxidable repujadoSe trata de una fina tira de acero inoxidable —normalmente de 0,10 mm a 0,50 mm de espesor— con un relieve en relieve, como rombos, hexágonos, hoyuelos o formas de habas. El relieve no es meramente estético, sino una característica de ingeniería que transforma una lámina plana en una barrera térmica tridimensional.
En nuestra planta de Foshan, describimos la función como “patrón, espacio y rigidez” en una sola capa:
- EntrehierroLos salientes o nervaduras mantienen la lámina alejada de la superficie caliente, creando una capa de aire estancado que reduce la transferencia de calor por conducción.
- Mayor superficieLa superficie texturizada disipa el calor al aire circundante más rápidamente que un plano liso.
El resultado es una lámina de barrera térmica de acero inoxidable que se puede estampar, doblar, soldar y remachar sin perder su ligereza. Para aplicaciones donde cada gramo cuenta, como los sistemas de escape modernos y las carcasas de baterías de vehículos eléctricos, esta combinación es difícil de reemplazar.
Si ya conoce el grado y el grosor que necesita, envíenos sus especificaciones. Podemos confirmar el patrón de grabado adecuado y cotizarle hojas o rollos cortados en un plazo de un día hábil.
Tres ventajas de ingeniería explican por qué el material de protección térmica con relieve domina las compras en los sectores automotriz e industrial:
1. Mejor gestión térmica sin necesidad de añadir capas.El espacio de aire en relieve reduce el flujo de calor efectivo que llega al lado protegido. Pruebas independientes citadas en guías de estampado automotriz demuestran que los patrones en relieve favorecen la disipación del calor al romper las capas límite de la superficie plana y aumentar el área de enfriamiento por convección.
2. Rigidez estructural con menor peso.Un escudo térmico de acero inoxidable 304 con relieve de 0,10 a 0,15 mm puede igualar la rigidez de una lámina plana más gruesa, lo cual es importante para los objetivos de peso del vehículo y la autonomía del vehículo eléctrico.
3. Control de NVH y vibraciones.Los paneles con relieve amortiguan la vibración y la resonancia. Las láminas planas pueden actuar como membranas de altavoz ante la vibración del motor o del escape; el patrón rompe la frecuencia de resonancia.
Consulte aquí las especificaciones de nuestra lámina protectora térmica estándar con relieve..
Seleccionar el escudo térmico adecuado no se trata de encontrar el "mejor" material, sino de encontrar el material que se ajuste a la carga térmica, el entorno de corrosión, el proceso de conformado y el presupuesto de su pieza específica.
La mayoría de los compradores comienzan por el grado. Esta es la matriz de decisión que utilizamos en Ferosteel:
Calificación | Temperatura máxima de servicio (intermitente) | Resistencia a la corrosión | Prima de costo frente a 304 | Lo mejor para |
304 | ~870 °C / 1598 °F | Muy buen ambiente en general, productos químicos suaves. | Base | Protectores de escape, revestimientos del compartimento del motor, barreras industriales |
316L | ~870 °C / 1598 °F | Resistencia superior al cloruro y a la niebla salina | ~20–35% | Entornos marinos, costeros, con alta concentración de sal en las carreteras y de convertidores catalíticos. |
Fuente: Los datos de temperatura máxima se basan en el resumen de datos del Manual de Especialidades de la Asociación Británica del Acero Inoxidable (BSSA), que indica que el acero inoxidable 304 soporta hasta 870 °C en condiciones de oxidación intermitente. Marlin Steel también señala que el acero inoxidable 304 puede tolerar exposiciones cortas de hasta ~870 °C y periodos prolongados de hasta ~925 °C, dependiendo de la carga y la atmósfera.
Un matiz importante: el acero inoxidable 316L no es automáticamente superior a altas temperaturas. Su ventaja del molibdeno se manifiesta en entornos corrosivos, no en gases de escape secos. Para la mayoría de las aplicaciones de acero inoxidable para protectores térmicos en la industria automotriz, el 304 es el punto de partida adecuado. Solo se debe optar por el 316L cuando la pieza esté expuesta a niebla salina, productos químicos anticongelantes o ambientes marinos.
Para una comparación más detallada, lea nuestra Guía de acero inoxidable 304 vs 316.
El grosor es donde se producen la mayoría de los errores en las compras. Más grueso no siempre es mejor; más pesado, más difícil de moldear y más caro.
Espesor | Uso típico | Conformabilidad | Peso y costo |
0,10–0,15 mm | Revestimientos ultraligeros para tubos de escape, revestimientos para compartimentos de baterías de vehículos eléctricos, protectores decorativos. | Excelente, se puede hacer a mano. | Menor peso y coste por m² |
0,20–0,25 mm | Protectores automotrices estampados, cubiertas de silenciadores, mantas para turbos | Bueno, adecuado para troqueles progresivos | Peso y costo moderados |
0,30–0,35 mm | Soportes de alta resistencia, protecciones para equipos industriales, zonas de alta vibración. | Moderado, requiere un radio de curvatura mayor | Más alto, pero aún formable. |
0,40–0,50 mm | Barreras para hornos industriales, escudos térmicos estructurales, cargas mecánicas severas. | Requiere plegadora o troquel de estampado. | Mayor coste y peso del material |
Nuestro Lámina protectora térmica ultrafina con relieve 304Se suministra en espesores de 0,10 a 0,15 mm con un ancho de 600 mm y una resistencia al calor de ≥ 850 °C, lo que lo convierte en la opción predeterminada para piezas ligeras de acero inoxidable para protectores térmicos de escape de automóviles.
La selección del patrón a menudo se considera un aspecto secundario, pero determina la rigidez, la altura del espacio de aire y el comportamiento de conformado.
Patrón | Comportamiento del entrehierro | Rigidez | Lo mejor para |
Diamante | Crestas altas y uniformes; rigidez direccional. | Alto a lo largo de la dirección de la cresta | Protectores de escape, paneles inferiores de la carrocería, paneles decorativos |
Hexagonal | Espacio de aire uniforme en todas las direcciones | Multidireccional equilibrado | Envolturas de turbocompresores, piezas cilíndricas, curvas complejas |
Habas redondas / con hoyuelos | Perfil bajo, adaptable | Amortiguación de vibraciones moderada y mejorada | Curvas de radio reducido, materiales compuestos laminados, piezas críticas para NVH (ruido, vibración y aspereza) |
Ante la duda, solicite muestras de dos patrones y realice una pequeña prueba de conformado. El costo de una prueba de patrón suele ser inferior al 1 % del costo de una parada de línea.

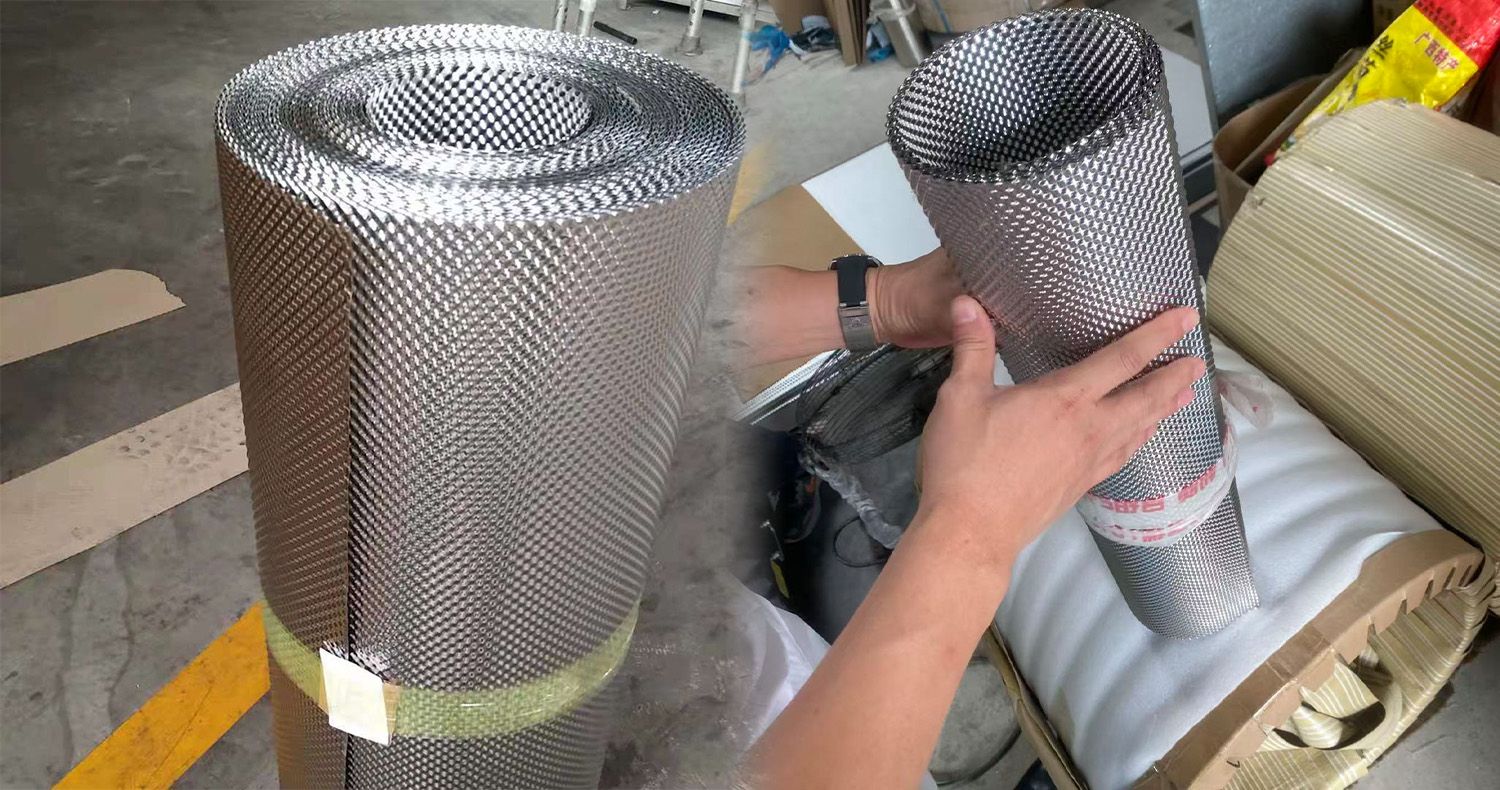

El formato importa porque cambia las herramientas, el inventario y la economía unitaria. Rollo de protector térmico de acero inoxidableEs la versión en bobina continua del mismo material, típicamente de 0,10 a 0,15 mm de espesor y 600 mm de ancho, enrollada en longitudes de 50 metros o más.
Formato | Mejor volumen | Costo de instalación/herramientas | Coste del material por m² | Residuos y mano de obra |
Hojas cortadas | <500 piezas | Bajo | Nivel superior (corte, filmación, embalaje) | Mayor cantidad de desperdicio en los bordes, mayor manipulación. |
Bobina/rollo cortado | >1.000 piezas | Corte superior + rebobinado | Inferior (procesamiento continuo) | Menos desperdicio, alimentación automatizada |
Como regla general, según nuestro historial de pedidos en Foshan: para pedidos inferiores a 500 unidades, las láminas cortadas reducen el coste total de entrega, ya que se evitan los gastos de corte y rebobinado de las bobinas. Para pedidos superiores a 1000 unidades, el formato en rollo suele ahorrar entre un 5 % y un 8 % en procesamiento y reduce el plazo de entrega al eliminar el paso de corte de las láminas.
¿Necesitas una recomendación de formato rápida?Envíenos su volumen anual y el tamaño de la pieza en bruto, y calcularemos la relación coste-beneficio entre la producción en láminas y en rollos para su pieza.
Los protectores del tubo de escape están expuestos a calor radiante de 300 °C a 700 °C, además de sal de carretera y humedad. Especificación recomendada: 304, 0,10–0,20 mm, relieve de diamante o hexagonalPara entornos corrosivos, opte por el acero inoxidable 316L.
Las zonas turbo alcanzan temperaturas superiores a 800 °C y vibran agresivamente. Especificaciones recomendadas: 304 o 321, 0,20–0,30 mm, patrón con hoyuelos o hexagonalpara que se adapte a la carcasa. El material protector térmico en relieve debe soportar ciclos térmicos sin agrietarse.
Los hornos, generadores y sistemas hidráulicos necesitan cubiertas duraderas con menor sensibilidad al peso. Especificaciones recomendadas: Acero inoxidable 304 o 316L, 0,30–0,50 mm, patrón de diamante., a menudo soldados a bastidores.
Este es el segmento de mayor crecimiento. Un incendio de baterías puede superar los 800 °C, y las carcasas de aluminio comienzan a fallar alrededor de los 600 °C. Según Outokumpu, el acero inoxidable austenítico puede soportar temperaturas de hasta 1250 °C durante más de 10 minutos, lo cual es fundamental para el tiempo de evacuación de pasajeros. Especificación recomendada: Lámina ultrafina gofrada 304, 0,10–0,15 mm, patrón hexagonal, utilizado como revestimiento o separador dentro del paquete.
Minihistoria: El gerente de abastecimiento de baterías para vehículos eléctricos
A principios de
